экстенсивное озеленение
ЗЕЛЕНАЯ КРЫША С СОЛНЕЧНЫМИ ПАНЕЛЯМИ SOLAR FKD
- Optigrün Solar FKD - это монтажная рама для солнечных панелей с опорой для монтажа фотоэлектрических модулей или рядов фотоэлектрических модулей на крыше.
- Универсальная сборка подрамника позволяет устанавливать почти все стандартные солнечные модули с уклоном 10 °, 15 ° или 20 °.
- Ряды модулей могут быть установлены с ориентацией на юг или восток-запад. К нему можно крепить модули как по вертикали (портрет), так и по горизонтали (пейзаж).
- Устанавливается на основе проверенной технологии ЭКОНОМИЧНОЙ КРЫШИ:
- Сложная и высокофункциональная системная конструкция для экстенсивных зеленых крыш, дополненная монтажной рамой для солнечных батарей.
- Панель для дренажа и хранения FKD 25 предлагает вместительное хранилище для воды и надежно отводит лишнюю воду. В сочетании с нетканым фильтром FIL 150 гарантируется оптимальное распределение воды, таким образом растительность хорошо снабжается водой даже под рядами фотоэлектрических модулей.
ТЕХНИЧЕСКИЕ ДАННЫЕ

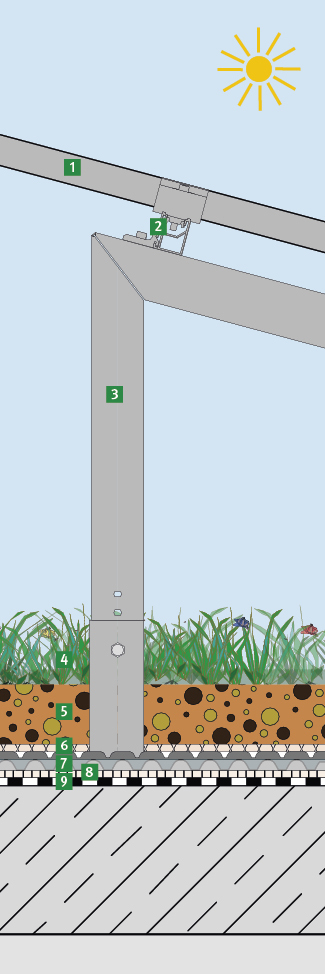

СТРУКТУРА СИСТЕМЫ
ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ
1
производитель на выбор
МОНТАЖНАЯ РАМА SOLAR FKD
Монтажная рама для солнечных батарей с опорой на нагрузку, состоящая из опорной плиты, кронштейна и дренажно-накопительной панели FKD 25MA
СЕДУМНЫЕ РАСТЕНИЯ
2-3
Разные виды очитков с использованием растительного мата, кустовых растений или черенков очитков.
4
ЭКСТЕНСИВНЫЙ СУБСТРАТ
Субстрат в соответствии со спецификацией
5
FILTER FLEECE FIL 150
Предотвращает образование осадка мелких частиц в дренажном слое с высокой водопроницаемостью
6
DRAINAGE AND STORAGE BOARD FKD 25MA
С большой емкостью для воды и оптимальным ее распределением
7
PROTECTION AND STORAGE FLEECE RMS 500
Защищает гидроизоляцию от повреждений и сохраняет воду
8
ГИДРОИЗОЛЯЦИЯ
На подходящей конструкции крыши с уклоном 0-5 градусов
9
ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ
производитель на выбор
МОНТАЖНАЯ РАМА SOLAR WRB
Поддерживаемая нагрузкой монтажная рама для солнечных батарей, состоящая из опорной плиты, кронштейна и водоудерживающего бокса WRB 80FMA с капиллярными каналами
СЕДУМНЫЕ
РАСТЕНИЯ
РАСТЕНИЯ
Разные виды очитков с использованием растительного мата, кустовых растений или черенков очитков.
ЭКСТЕНСИВНЫЙ СУБСТРАТ
Субстрат в соответствии со спецификацией
CAPILLARY FLEECE RMS 500K
Оптимальное распределение воды под слоем субстрата
WATER RETENTION BOX WRB 80F
С большим удерживаемым объемом воды и оптимальной задержкой сброса.
СЕДУМНЫЕ
РАСТЕНИЯ
РАСТЕНИЯ
Защищает гидроизоляцию от повреждений и сохраняет воду
ЭКСТЕНСИВНЫЙ СУБСТРАТ
На подходящей конструкции крыши с уклоном 0-5 градусов
