Каркасная система для эксплуатируемых кровель Green Cube

Фиксатор для плитки Tile предназначен для быстрой и удобной установки плитки на каркасную систему Greencube. С помощью встроенных защелок элемент Tile может быть установлен на Line Frame
без дополнительных крепежных деталей. Легкость монтажа обеспечивается при использовании совместно с опорами Level и держателем Clip
для каркасного профиля. Для дополнительного закрепления к профилю в элементе Tile
предусмотрено центральное отверстие для самореза.

Фиксатор для плитки Tile

Элемент
Tile

Пластик
100х26 мм
31 г

Схема сборки узла основания
при монтаже фальшпола под плитку

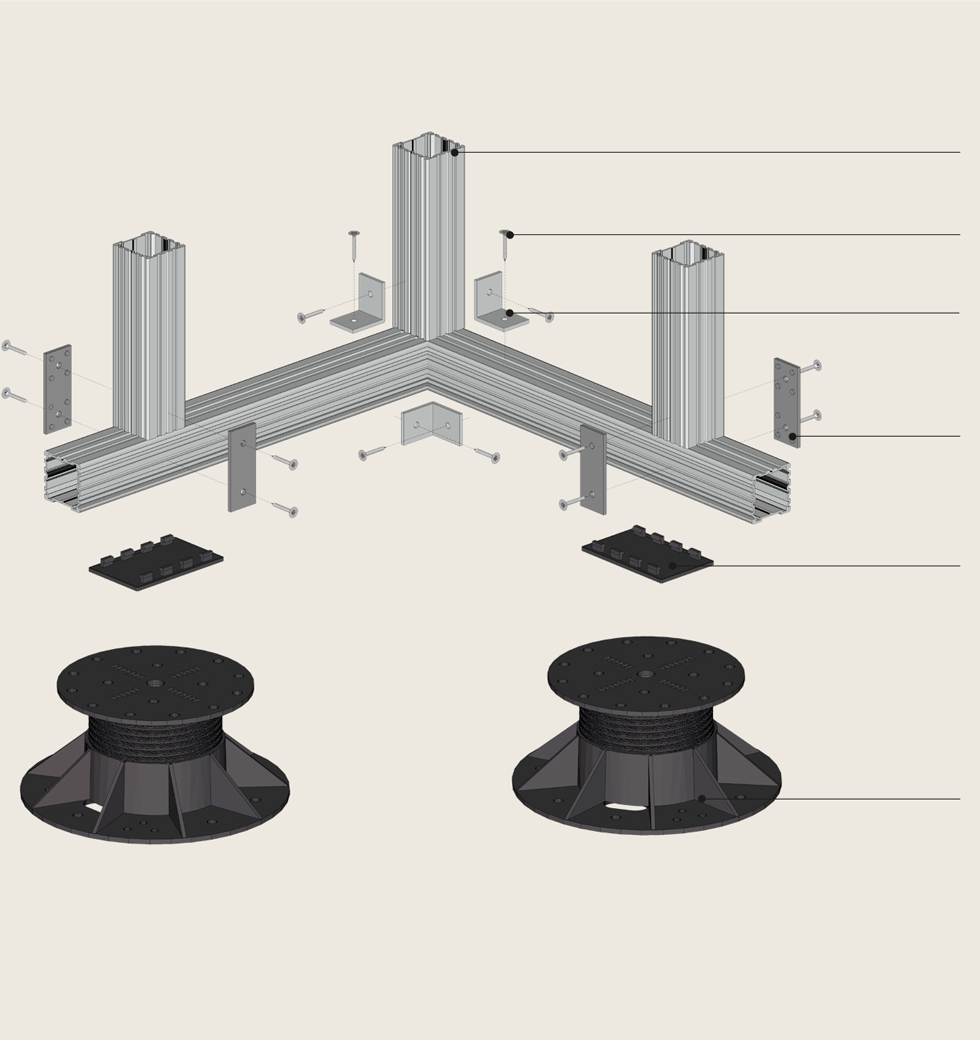

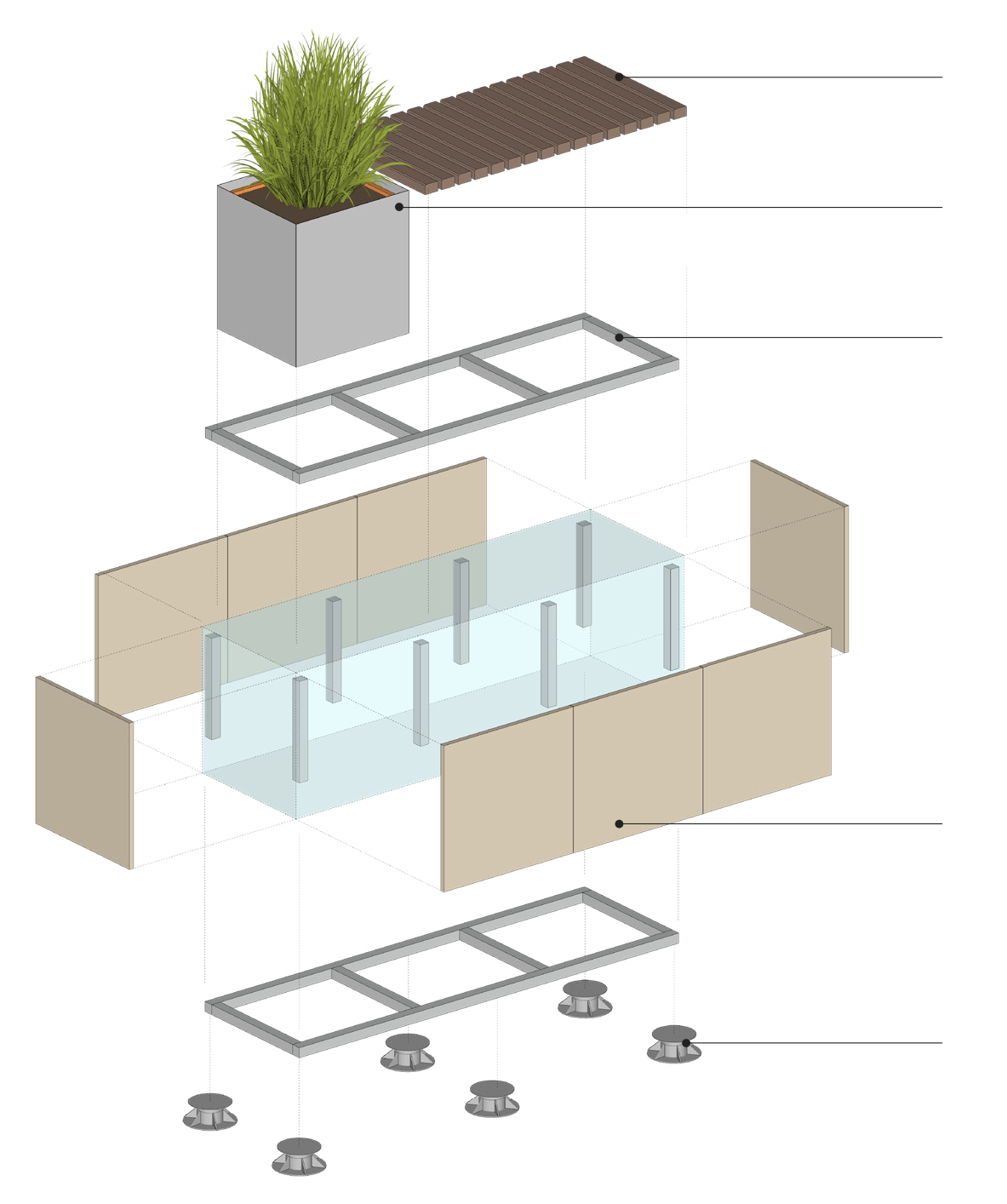

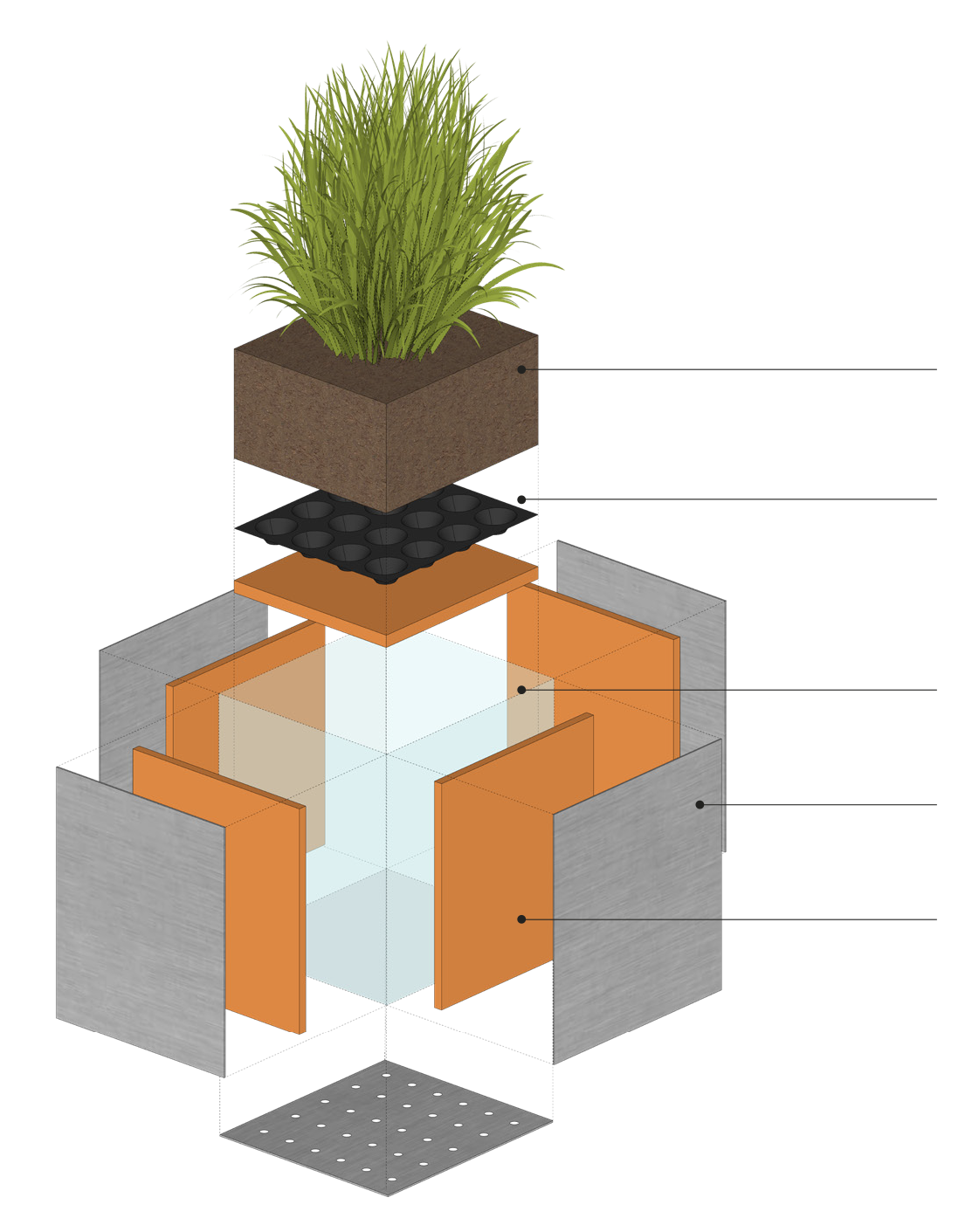

Схема сборки узла каркасной системы
Greenсube

профиль
Line Frame

саморез

крепежная планка
Plate 90°

крепежная
планка Plate

крепление профиля
Clip

опора
Level

крепление
для плитки Tile

профиль
Line Frame

крепление профиля
Clip

опора
Level

Крепежные элементы Greenсube

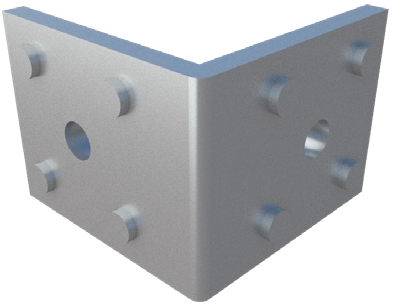

Угловой крепежный
элемент для Line Frame
Металл оцинкованный
33×33×25×3 мм
50 г

Саморез

Plate 90

Plate bend

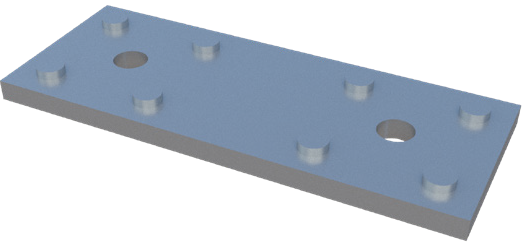

Plate

Крепежный элемент
для угловых соединений Line Frame
Металл оцинкованный
65×25×3 мм
50 г

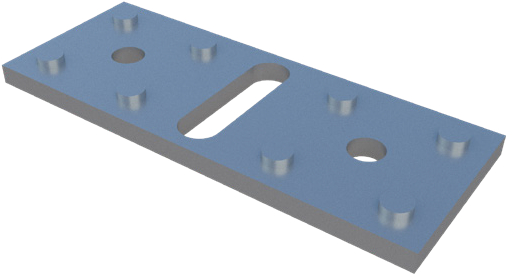

Прямой крепежный
элемент для Line Frame
Металл оцинкованный
65×25×3 мм
50 г

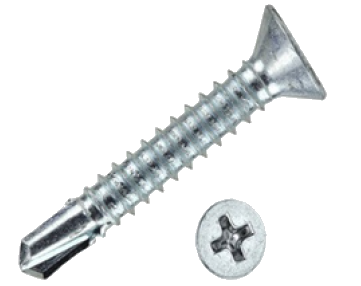

Оцинкованный саморез
со сверлом
ø 3,9 мм
длина –19 мм

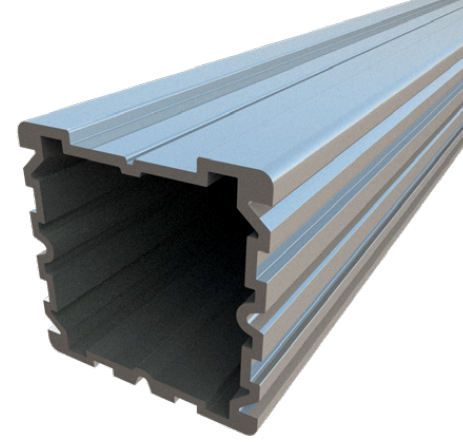

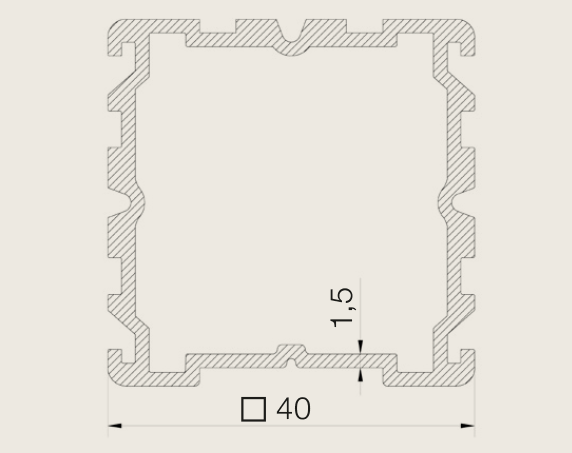

Профиль Line frame

Алюминиевый профиль Line frame является
каркасной основой системы Greencube.
Разработанный инженерами компании уни-
версальный способ крепления профиля,
с помощью планок Plate, позволяет выдержи-
вать нагрузки на 25% больше чем стандартная
лага Line. Система Greencube позволяет
создать надежное и ровное основание,
на котором террасная доска или керамо-
гранит может пролежать долгие годы. Line
frame подходит для строительства каркасных
и облицовочных конструкций.
